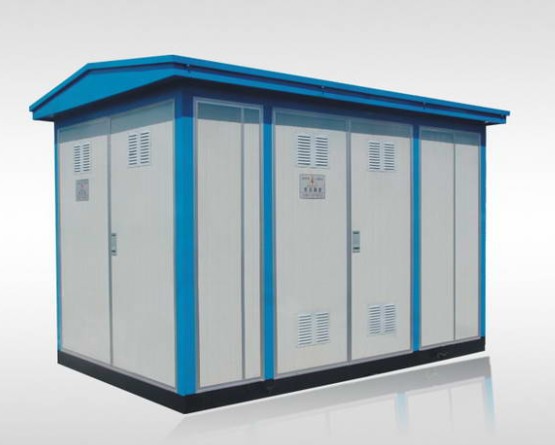

XWB-12/0.4高压/低压预装式变电站（欧式箱变）
产品简介： XWB型系列预装式变电站是将高压电器设备、变压器、低压电器设备等组合成紧凑型成套配电装置。
主要用途与适用范围
XWB型系列预装式变电站是将高压电器设备、变压器、低压电器设备等组合成紧凑型成套配电装置，用于城市高层建筑、城乡建筑、
居民小区、高新技术开发区、中小型工厂、矿山油田以及临时施工用电等场所，作配电系统中接受和分配电能之用。
本产品具有成套性强、体积小、结构紧凑、运行安全可靠、维护方便以及可移动等特点，占地面积仅为同容量常规土建式变电站的
1/10～1/5，大大减少了建设费用。在配电系统中可用于环网配电系统，也可用于双电源或放射终端配电系统，是目前城乡变电站建设和改造的首选新型成套设备。
XWB型系列预装式变电站是将高压电器设备、变压器、低压电器设备等组合成紧凑型成套配电装置，用于城市高层建筑、城乡建筑、
居民小区、高新技术开发区、中小型工厂、矿山油田以及临时施工用电等场所，作配电系统中接受和分配电能之用。
本产品具有成套性强、体积小、结构紧凑、运行安全可靠、维护方便以及可移动等特点，占地面积仅为同容量常规土建式变电站的
1/10～1/5，大大减少了建设费用。在配电系统中可用于环网配电系统，也可用于双电源或放射终端配电系统，是目前城乡变电站建设和改造的首选新型成套设备。
主要技术参数
项目 单位 高压侧 变压器 低压侧
额定容址 KVA 50-800
额定电压 kV l2 12/0.4 0.4
额定电流 A l00-630 20-40 100-1250
额定短路开断电流（有效值） kA 25-40
额定短路时耐受电流（有效值） kA×S 20X2 15X1
16X2 30X1
Imin工频耐受电压 kV 对地断口 干式汕浸 2 0
42 48 35 28 2.5
雷电冲击耐压 kV 75 85 75
防护等级 IP3X IP2X IP3X
项目 单位 高压侧 变压器 低压侧
额定容址 KVA 50-800
额定电压 kV l2 12/0.4 0.4
额定电流 A l00-630 20-40 100-1250
额定短路开断电流（有效值） kA 25-40
额定短路时耐受电流（有效值） kA×S 20X2 15X1
16X2 30X1
Imin工频耐受电压 kV 对地断口 干式汕浸 2 0
42 48 35 28 2.5
雷电冲击耐压 kV 75 85 75
防护等级 IP3X IP2X IP3X
